Instalaciones de referencia

Soluciones reales,
diseñadas para cada necesidad.

Una instalación bien resuelta se entiende mejor cuando se conoce el punto de partida, el criterio aplicado y cómo se integraron todos sus elementos.

Unidad exterior de aerotermia Ecoforest instalada junto a una vivienda de piedra en CotobadeProyecto 01 · Cotobade
AerotermiaSuelo radianteCalefacción y ACSVivienda

Aerotermia para calefacción y agua caliente en vivienda existente

La vivienda utilizaba un termo eléctrico para el agua caliente y una hidroestufa de pellets que asumía la calefacción y también la producción de ACS durante el invierno.

La aerotermia sustituyó completamente ambos equipos y pasó a cubrir la calefacción por suelo radiante y la producción de ACS. La intervención centralizó ambos servicios en un sistema automático e integró la nueva generación con el circuito hidráulico de la vivienda.

Punto de partida
Termo eléctrico e hidroestufa de pellets
Solución
Aerotermia, suelo radiante y ACS
Localización
Cotobade · Pontevedra

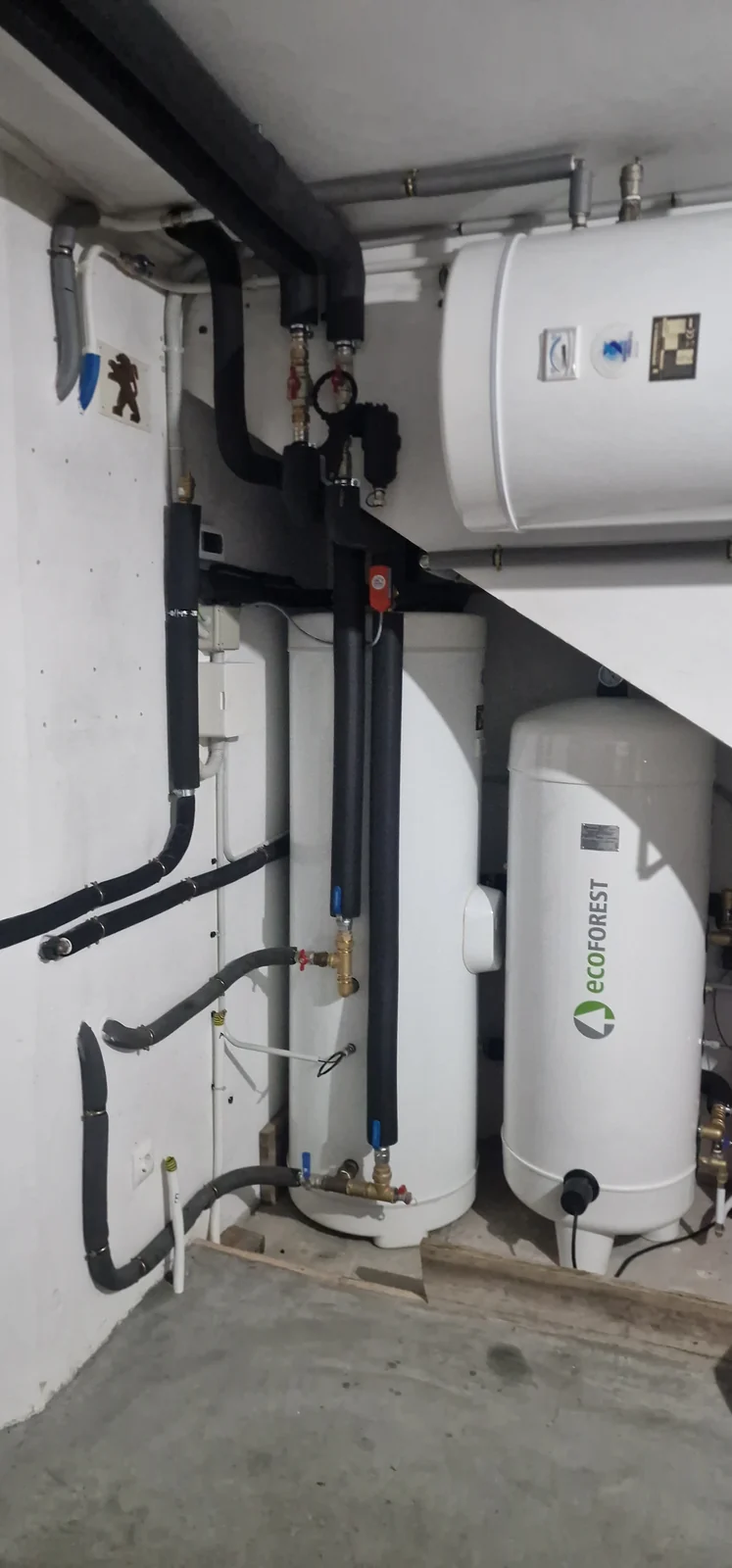

Sala técnica de la instalación de aerotermia en Cotobade
Sala técnica e integración hidráulica

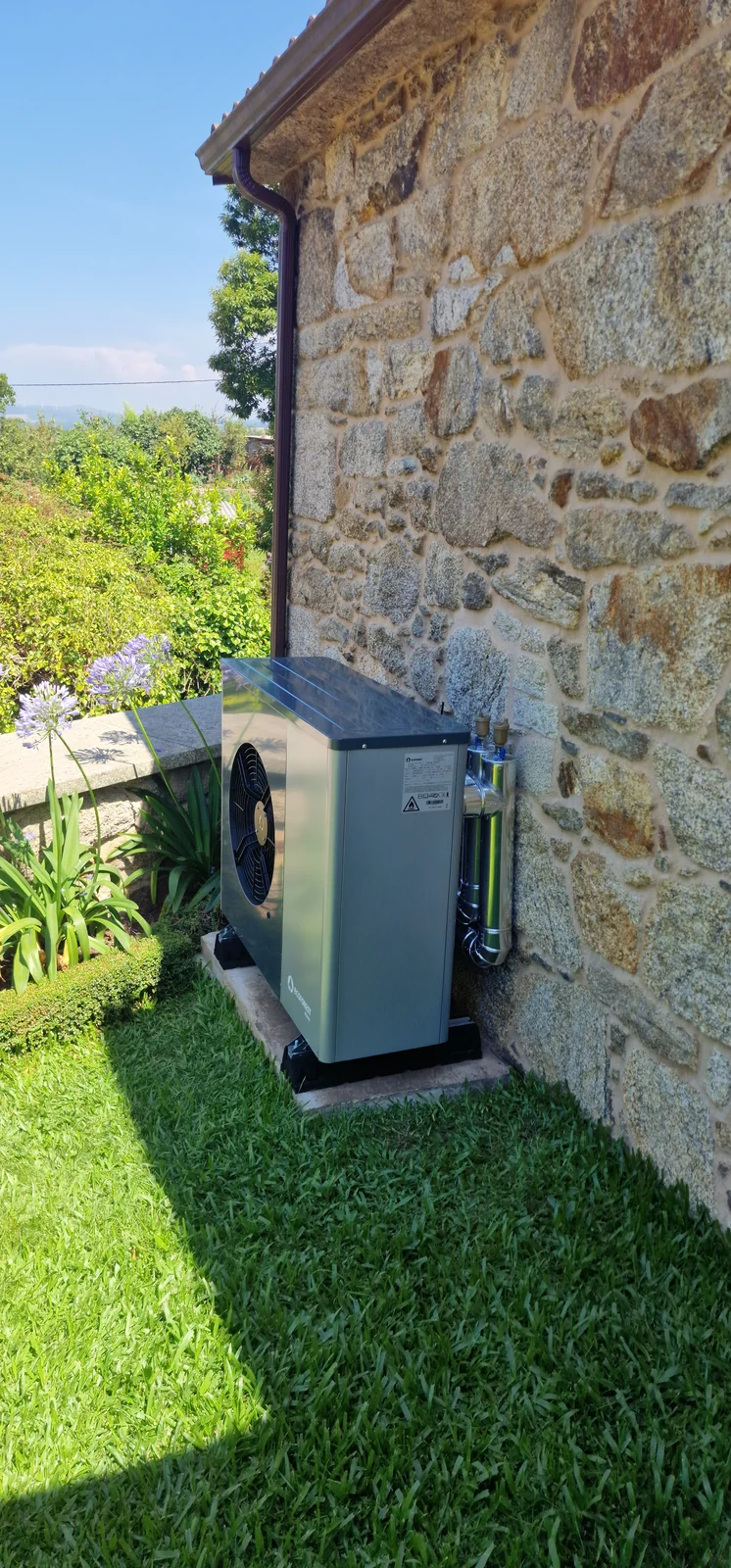

Unidad de aerotermia integrada en el exterior de una vivienda de piedra
Integración de la unidad exterior

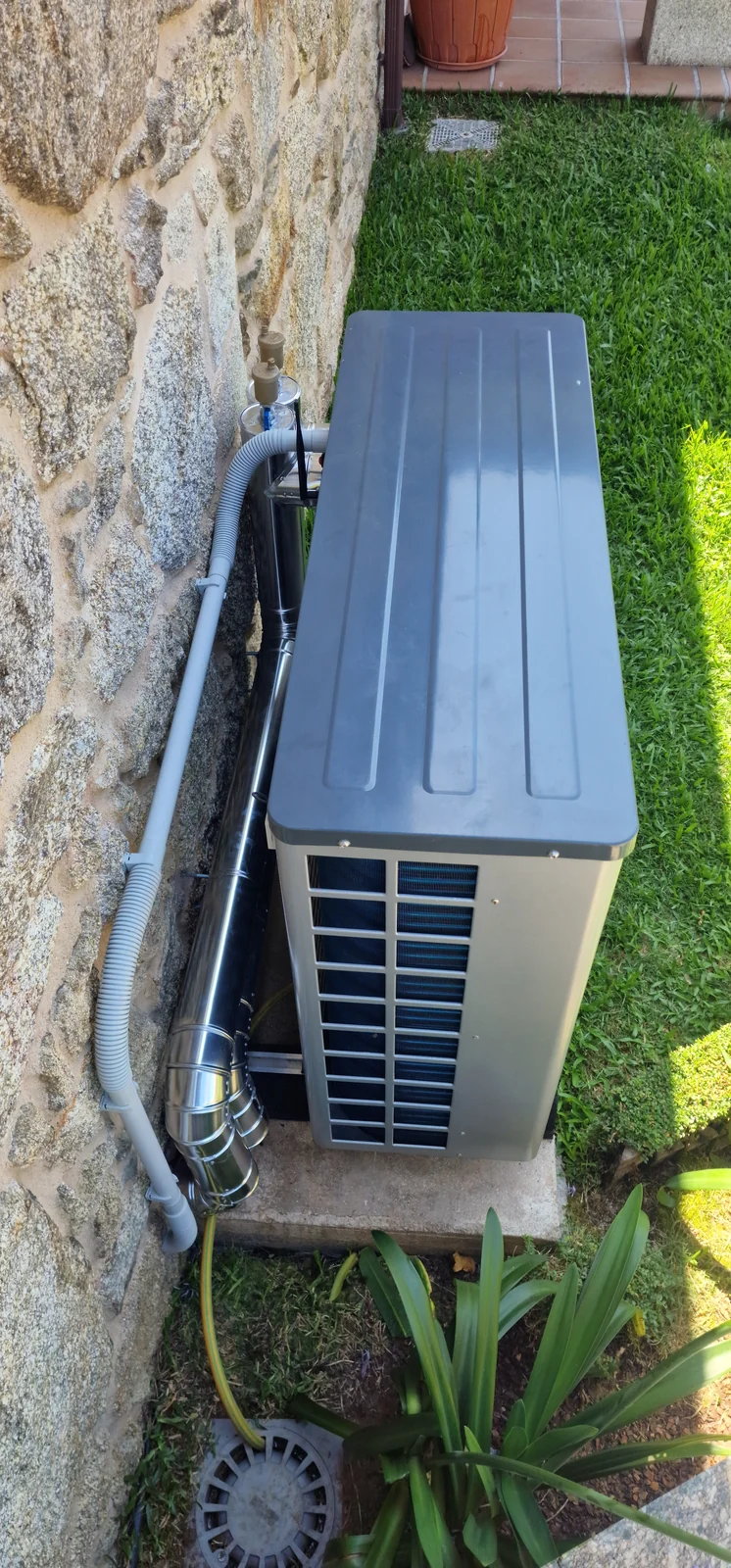

Detalle superior y conexiones de la unidad exterior de aerotermia
Detalle de conexiones y ubicación

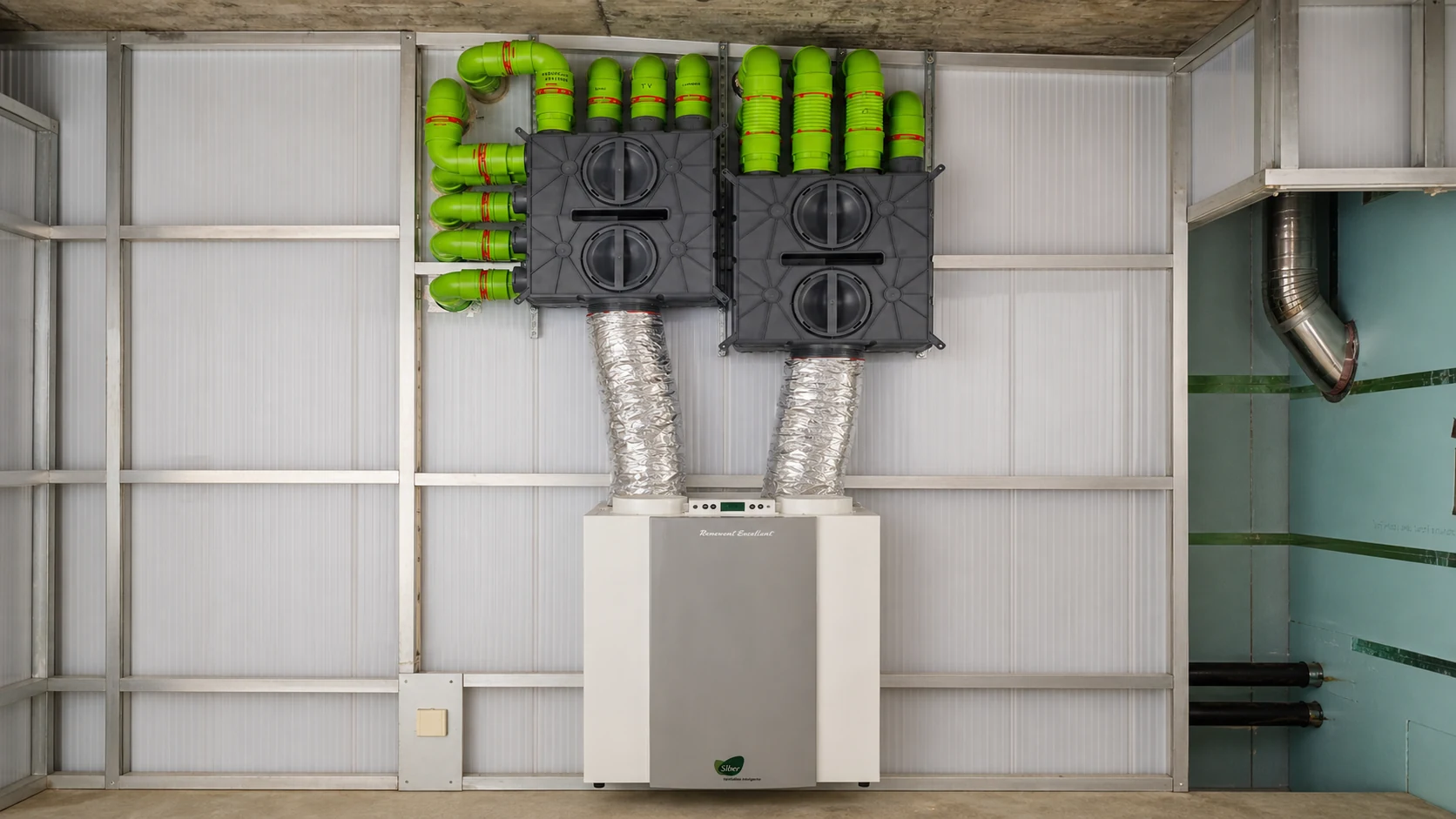

Sistema Siber de ventilación con recuperador de calor, distribuidores y conductos instalado en una vivienda unifamiliarProyecto 02 · Renovación de aire
VentilaciónRecuperación de calorEficienciaVivienda existente

Renovación de aire eficiente en una vivienda unifamiliar existente

El proyecto parte de una vivienda ya construida en la que se quería incorporar una renovación de aire controlada, continua y eficiente.

Se ejecutó un sistema completo Siber con recuperador de calor, redes de impulsión y extracción, cajas de distribución y conductos hasta las distintas estancias. La recuperación aprovecha la energía del aire extraído para reducir las pérdidas térmicas y maximizar la eficiencia sin renunciar a la calidad del aire interior.

Punto de partida
Vivienda unifamiliar existente
Solución
Renovación de aire con recuperación de calor
Alcance
Recuperador, distribución y red de conductos

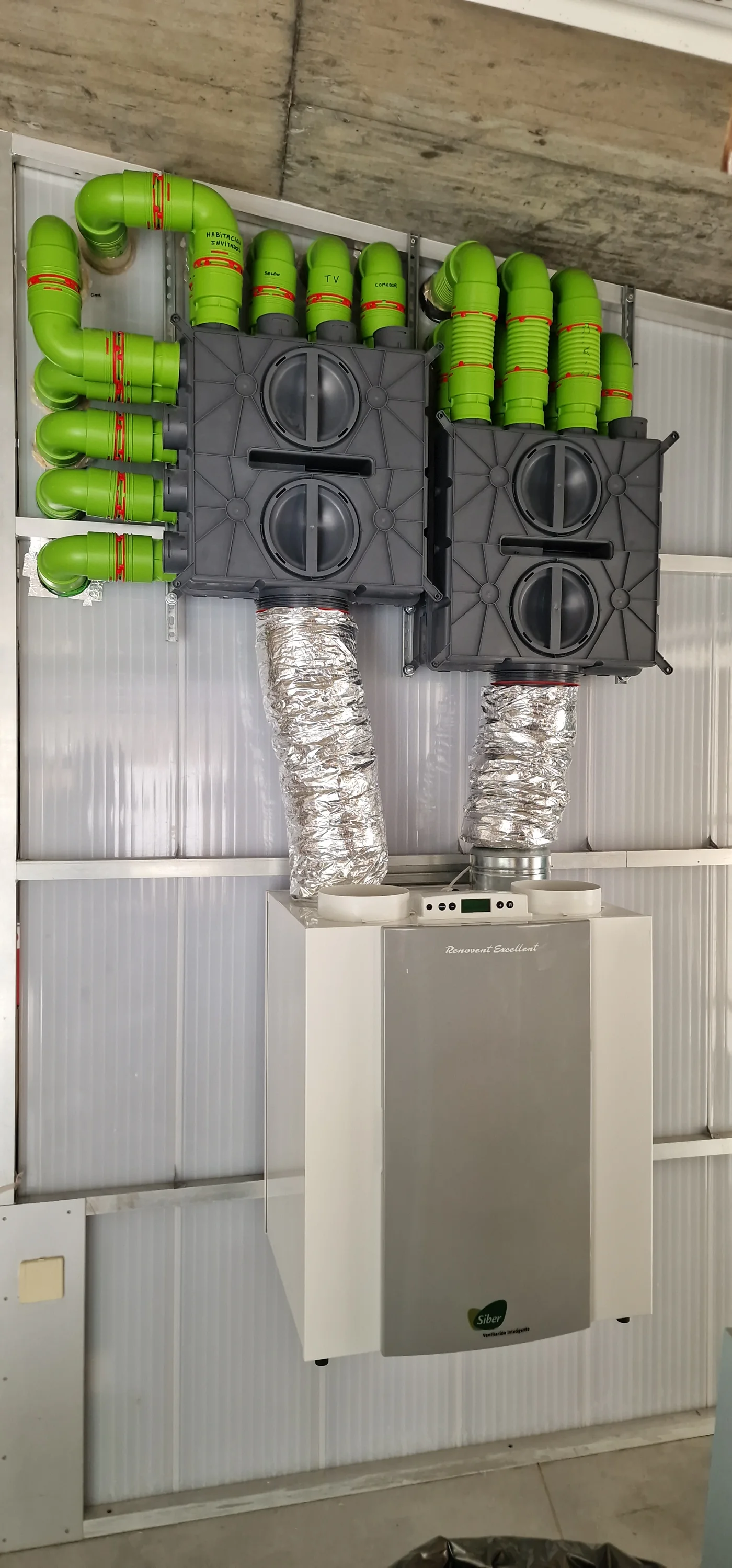

Vista frontal del recuperador de calor Siber y las cajas de distribución
Recuperador y distribución central

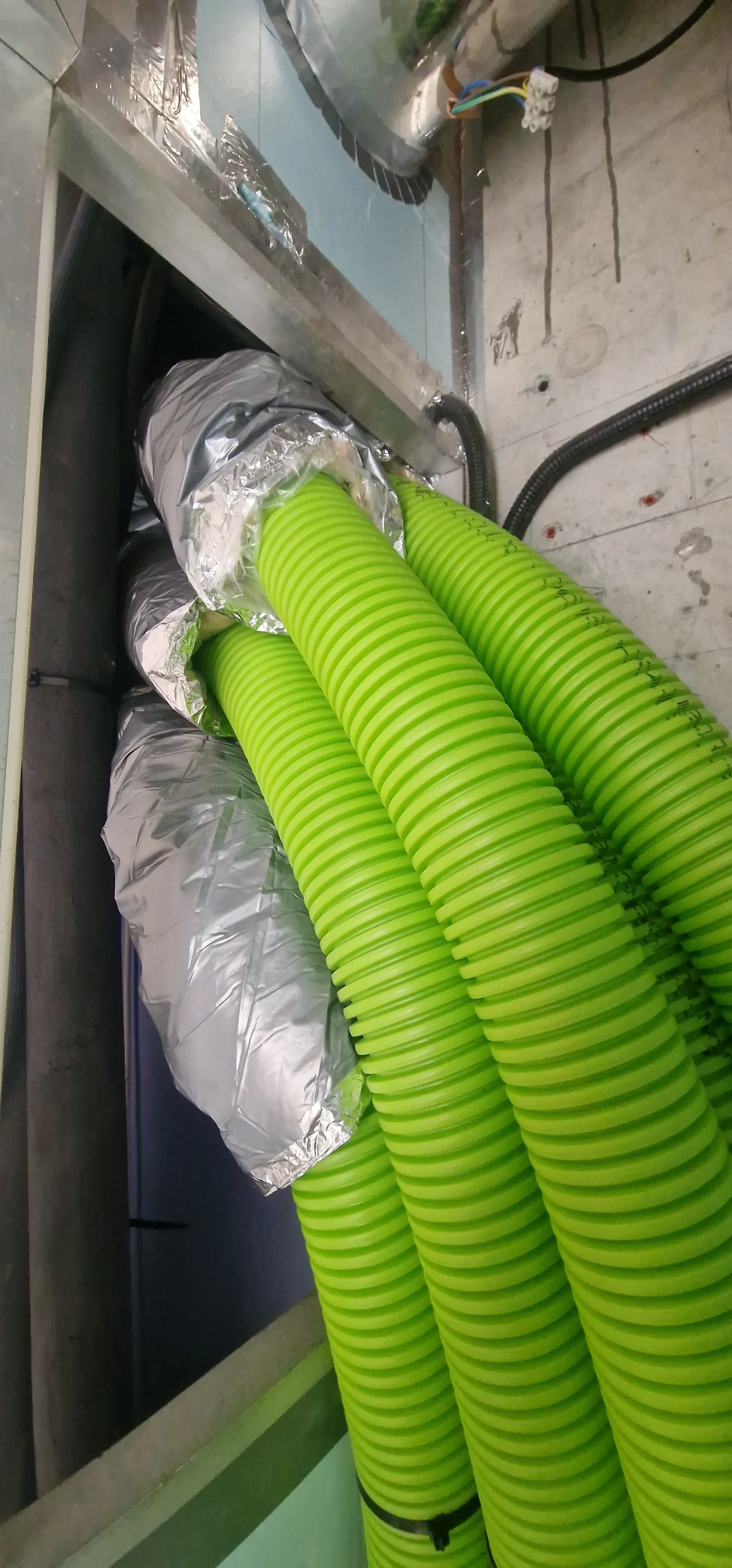

Conductos de ventilación Siber distribuidos por un paso técnico de la vivienda
Distribución por pasos técnicos

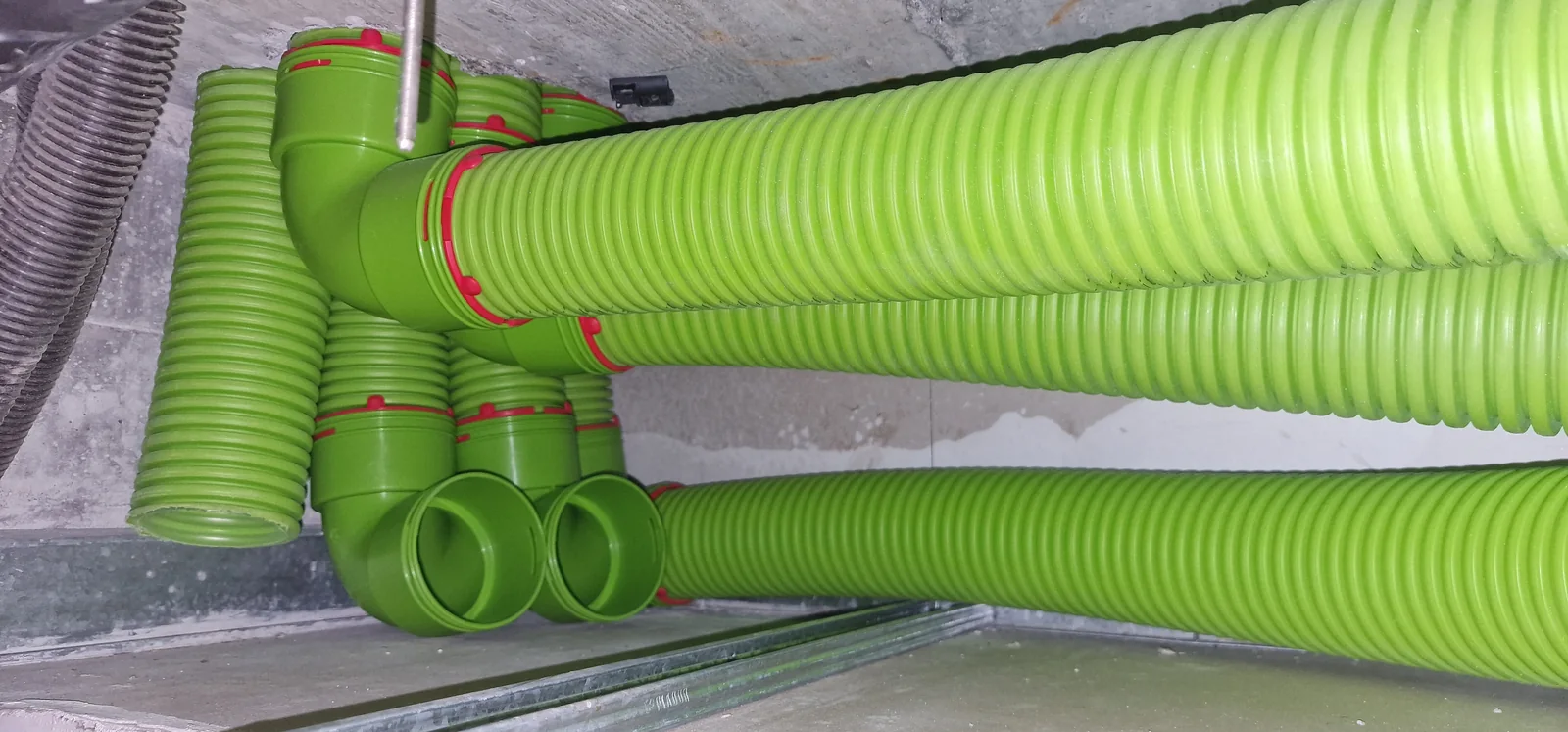

Detalle de conductos y accesorios del sistema de ventilación Siber
Detalle de conductos y conexiones

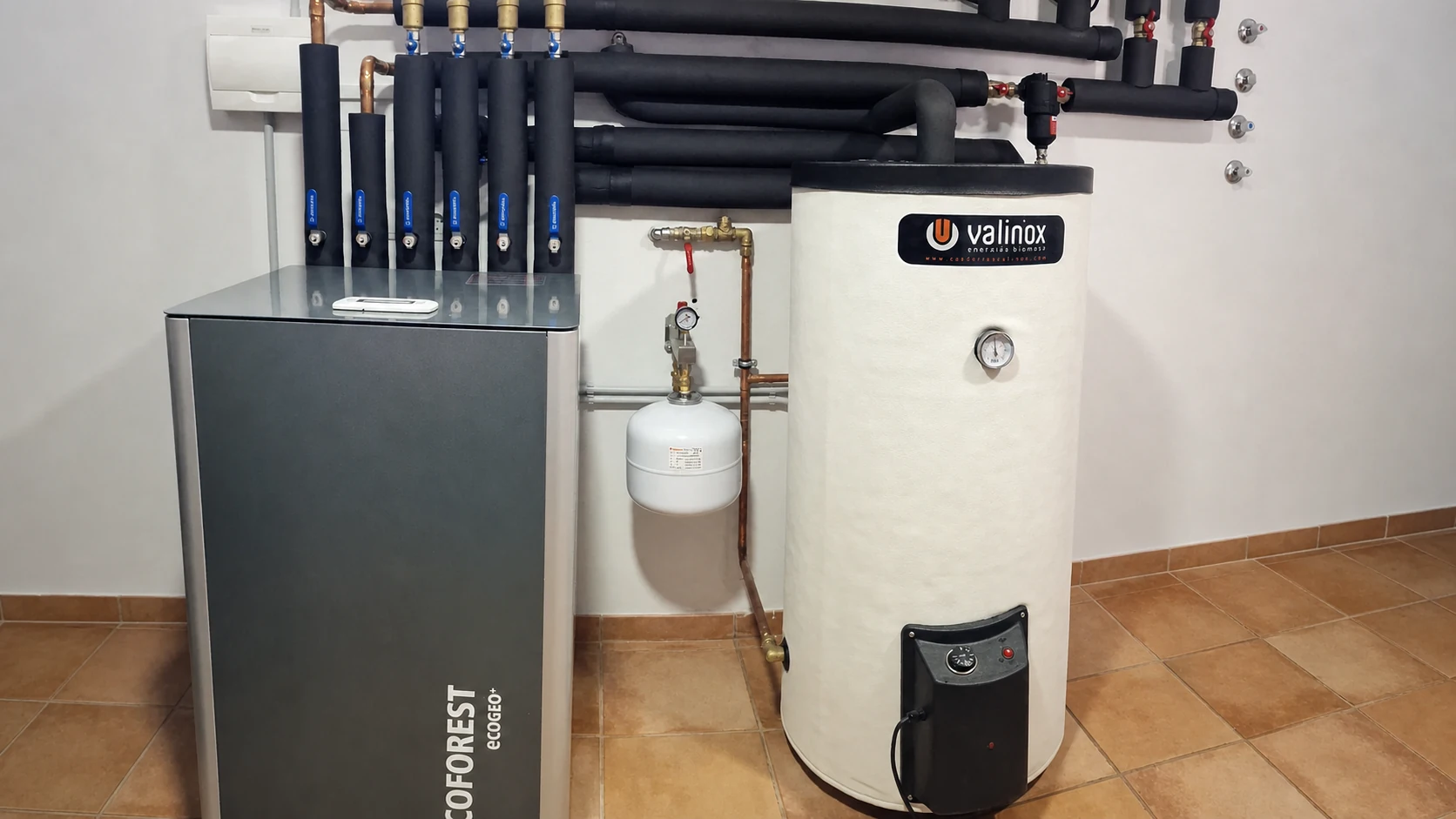

Sala técnica terminada con bomba de calor geotérmica Ecoforest ecoGEO+ R290 en BaiñaProyecto 03 · Baiña
GeotermiaR290RadiadoresRehabilitación energética

De caldera de gasóleo a geotermia R290 conservando los radiadores

La vivienda de Baiña se calentaba mediante una caldera de gasóleo conectada a una instalación de radiadores de aluminio ya existente.

La actuación sustituyó la generación de gasóleo por una bomba de calor geotérmica Ecoforest ecoGEO+ con refrigerante natural R290. Se ejecutó la captación geotérmica vertical, se rehizo la integración hidráulica de la sala técnica y se adaptó el nuevo equipo para trabajar con los radiadores existentes.

Conservar la distribución y los emisores permitió aprovechar parte de la instalación existente y concentrar la intervención en la generación, la captación y el control hidráulico.

Punto de partida
Caldera de gasóleo
Solución
Ecoforest ecoGEO+ con R290
Emisión
Radiadores de aluminio existentes

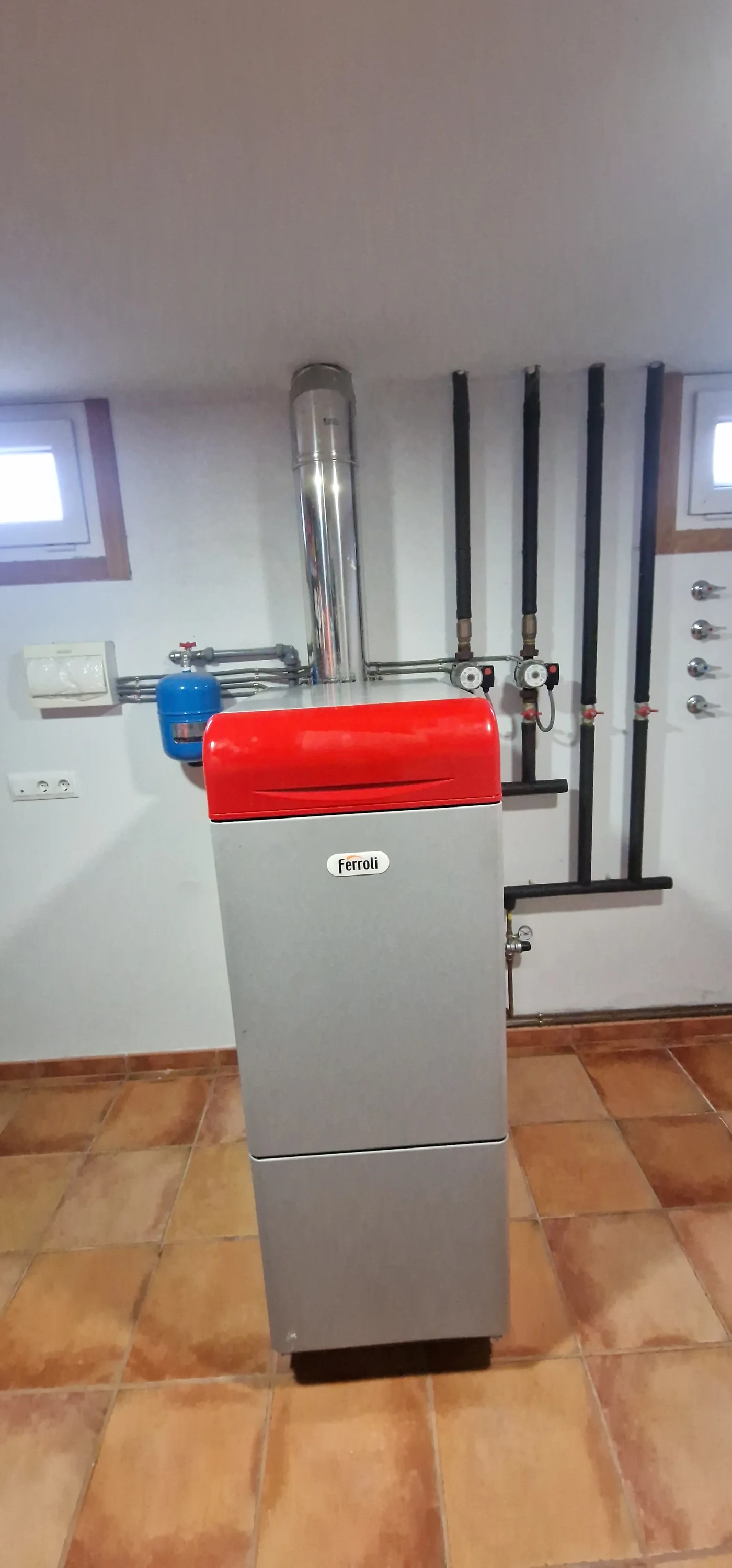

Caldera de gasóleo existente antes de la sustitución
Sistema de gasóleo anterior

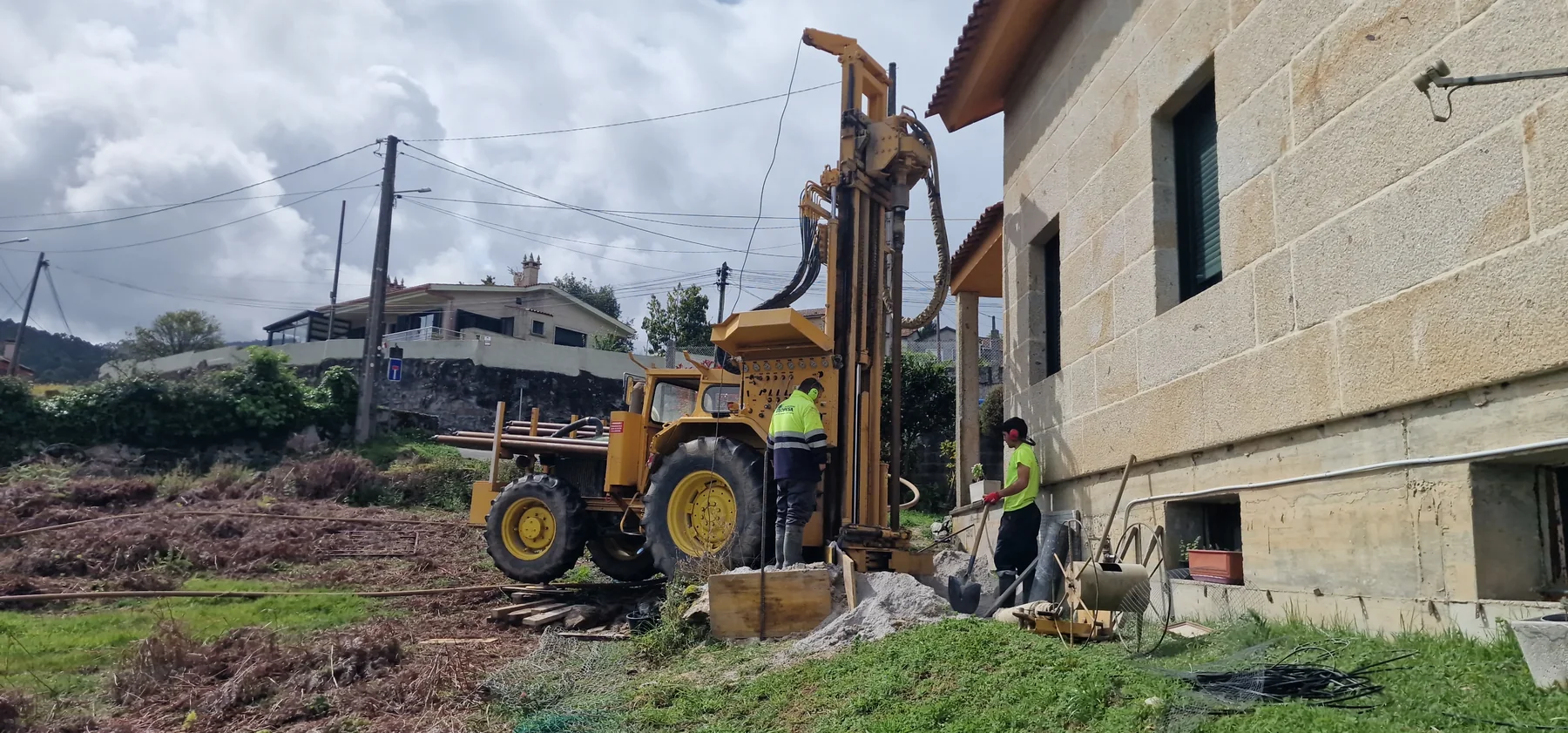

Perforación junto a la vivienda para ejecutar la captación geotérmica vertical
Perforación para la captación vertical

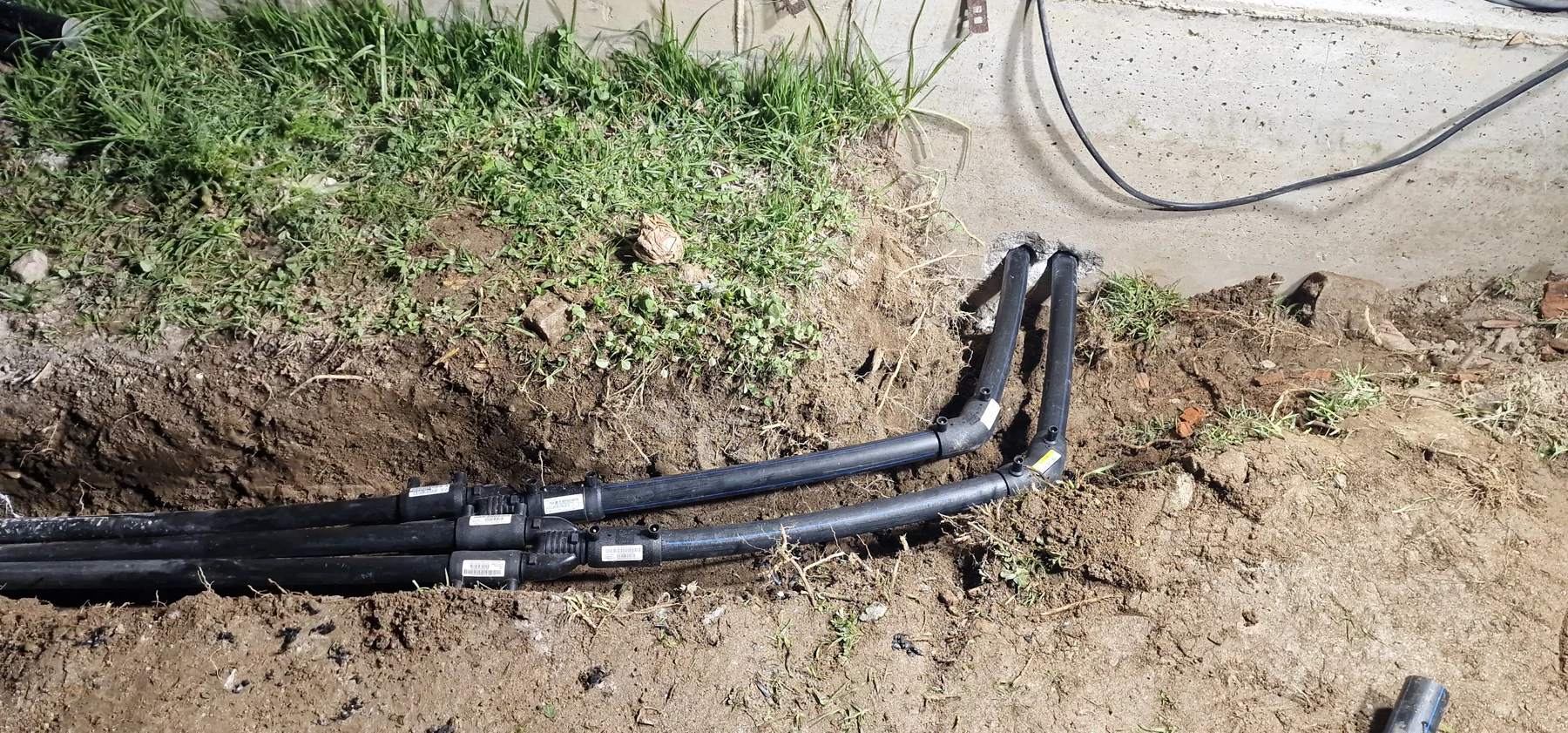

Circuitos de captación geotérmica tendidos en una zanja hasta la vivienda
Entrada de los circuitos geotérmicos

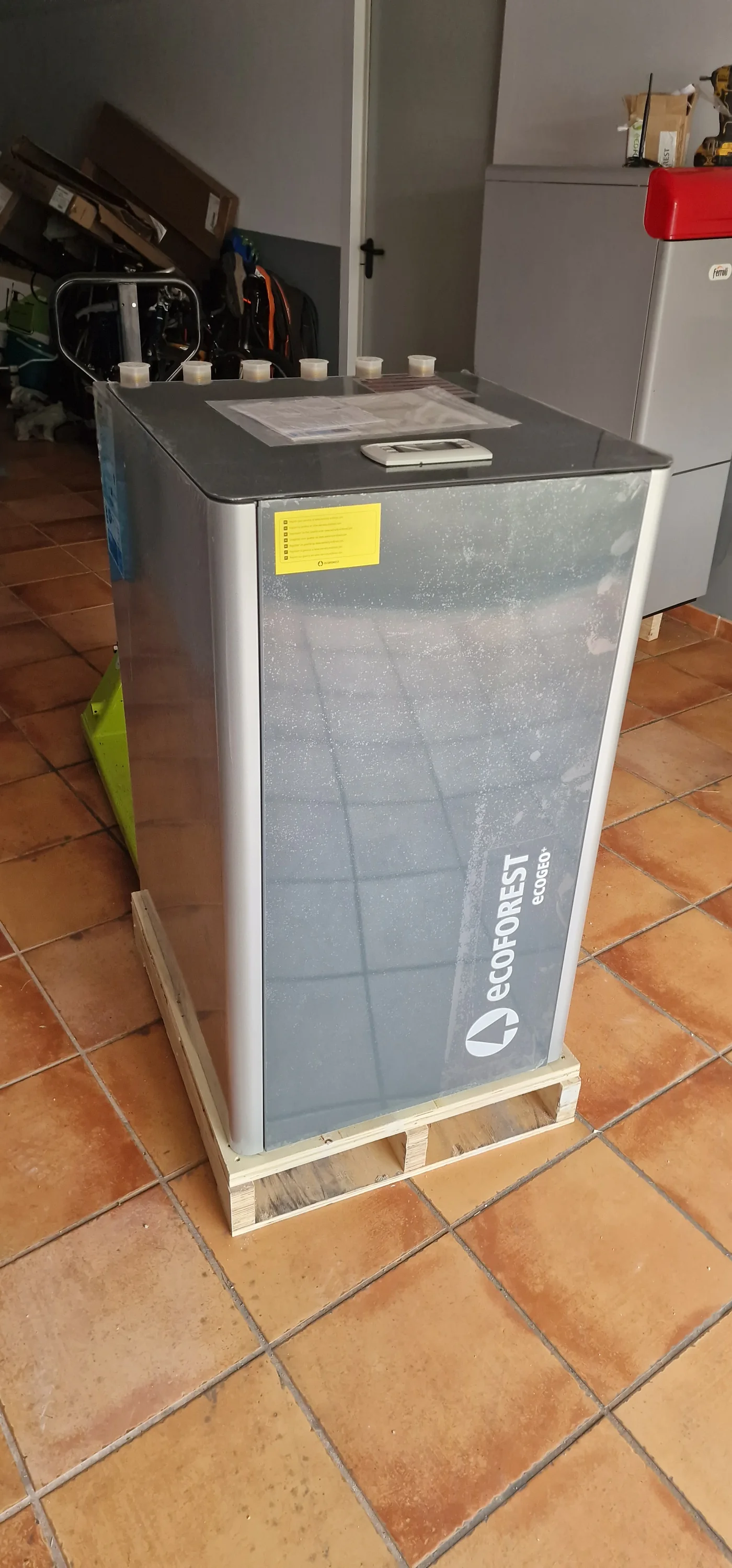

Bomba de calor geotérmica Ecoforest ecoGEO+ antes de su instalación
Equipo Ecoforest ecoGEO+ R290

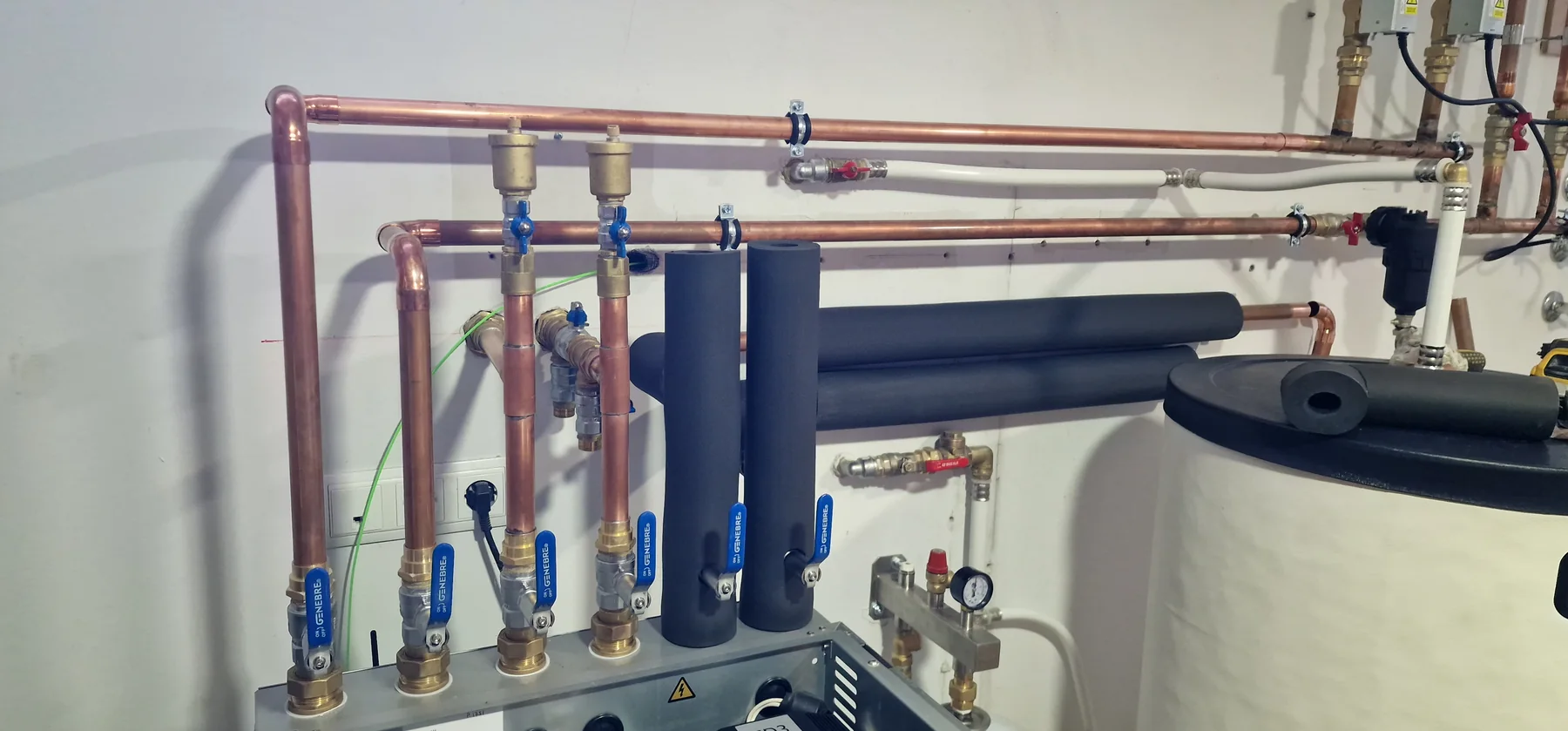

Detalle de la nueva integración hidráulica en cobre y tubería aislada
Integración hidráulica de la sala técnica

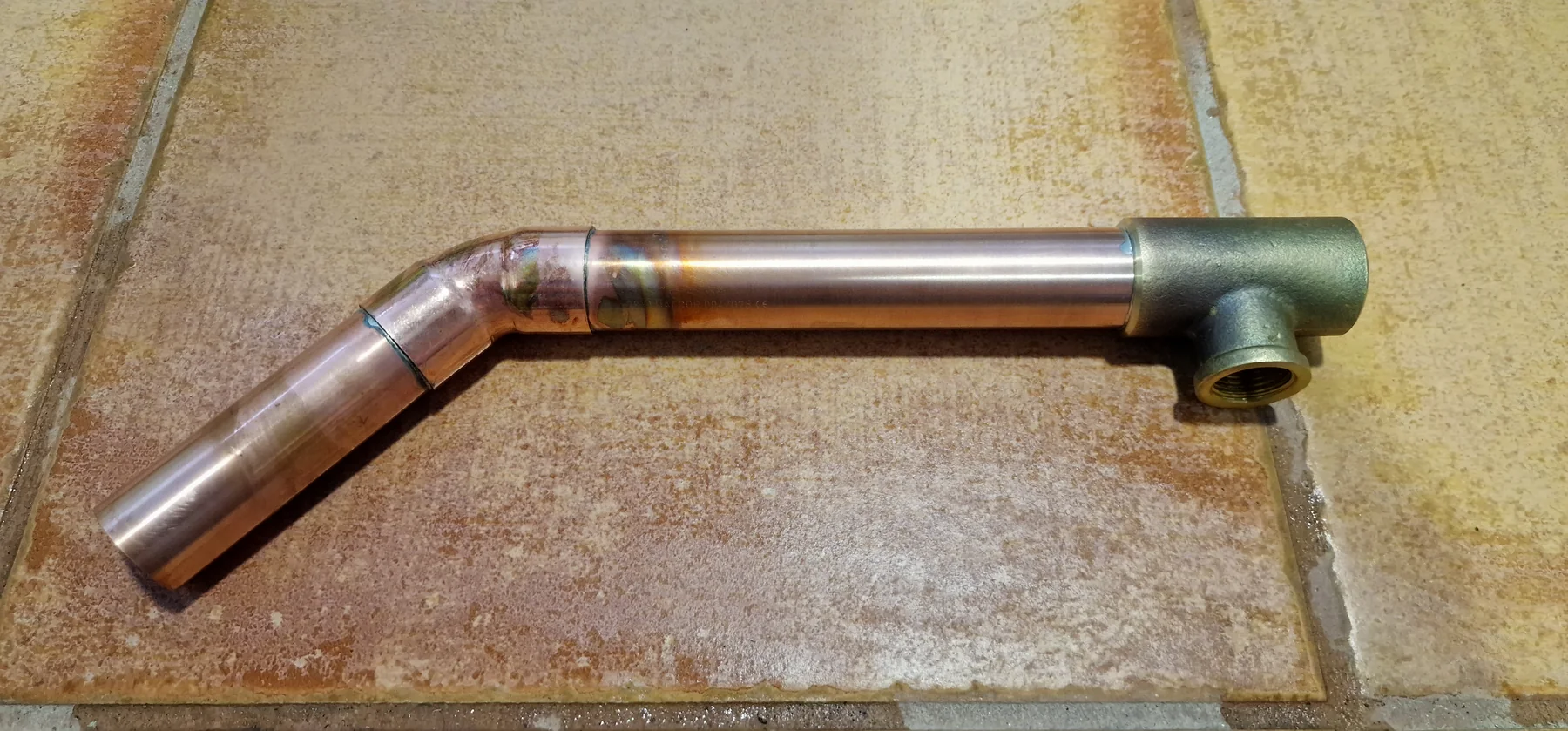

Conexión de cobre fabricada a medida para la instalación geotérmica
Fabricación de conexiones a medida
